BOUCHES DE VENTILATION D’ANGLE CB


Information importante pour une commande correcte :

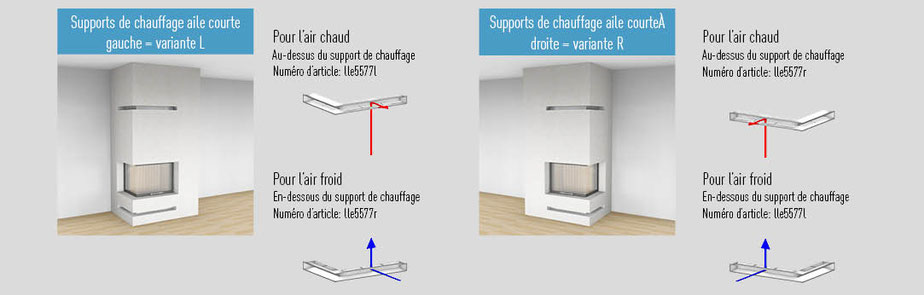

Si des bouches de ventilation à ailes inégales sont utilisées dans un poêle en haut et en bas (air chaud + air froid), il convient de choisir chaque fois une variante L et une variante R.




Contrôler la coupe transversale requise. Le cas échéant, il convient de planifier d’autres grilles.


En cas de bouches de ventilation à ailes égales, il n’est pas impératif de sélectionner une variante L ou une variante R.


Bouches de ventilation d’angle CB - ailes égales


Couleur

Numéro

d’article

 Cote de montage

Dimension extérieure

Coupe
transversale libre

Prix catalogue
blanc lle56w 56,5 x 56,5 x 7 57 x 57 x 8 500  170,90
noir lle56s 56,5 x 56,5 x 7 57 x 57 x 8 500  169,90

Bouches de ventilation d’angle CB -  ailes inégales


Couleur

Numéro

d’article

 Cote de montage

Dimension extérieure

Coupe

transversale libre

Prix catalogue
blanc lle5577lw 55,2 x 77,1 x 7 55,7 x 77,6 x 8 620 176,10
 lle5577rw 55,2 x 77,1 x 7 55,7 x 77,6 x 8 620 176,10
 lle4867lw 47,1 x 66,6 x 7 48,3 x 67,6 x 8 502 176,10
 lle4867rw 47,1 x 66,6 x 7 48,3 x 67,6 x 8 502 176,10
 lle4482lw 43,6 x 81,0 x 7 44,8 x 82,0 x 8 564 176,10
 lle4482rw 43,6 x 81,0 x 7 44,8 x 82,0 x 8 564 176,10
noir lle5577ls 55,2 x 77,1 x 7 55,7 x 77,6 x 8 620 174,80
lle5577rs 55,2 x 77,1 x 7 55,7 x 77,6 x 8 620 174,80
lle4867ls  47,1 x 66,6 x 7 48,3 x 67,6 x 8 502 174,80
lle4867rs  47,1 x 66,6 x 7 48,3 x 67,6 x 8 502 174,80
 lle4482ls 43,6 x 81,0 x 7 44,8 x 82,0 x 8 564 174,80
 lle4482rs 43,6 x 81,0 x 7 44,8 x 82,0 x 8 564  174,80

Stabilisateur d’angle

Pour toutes les bouches de ventilation d’angle, un « stabilisateur d’angle » est inclus dans la livraison. Ce stabilisateur peut être inséré dans le coin de la bouche de ventilation. Ce système empêche une compression de la bouche de ventilation. Naturellement, le stabilisateur peut être également omis. e stabilisateur est peint dans la même couleur que les boîtes d’air. Dimensions = 16 x 16 x 60 mm.


Nouvelles tailles inspirées des inserts chauffants Spartherm

  • Varia-2L-55h-4S / Varia 2L/R-55h-4S
  • Varia AS-2Lh-45 / Varia AS-2Rh-4S

Les bouches de ventilation ne doivent être soumises à aucune contrainte statique.


Les bouches de ventilation CB peuvent également être disponibles dans des dimensions  particulières.
